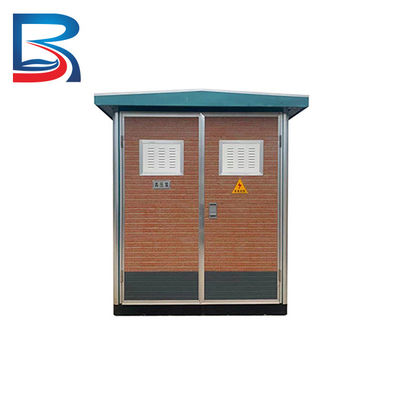

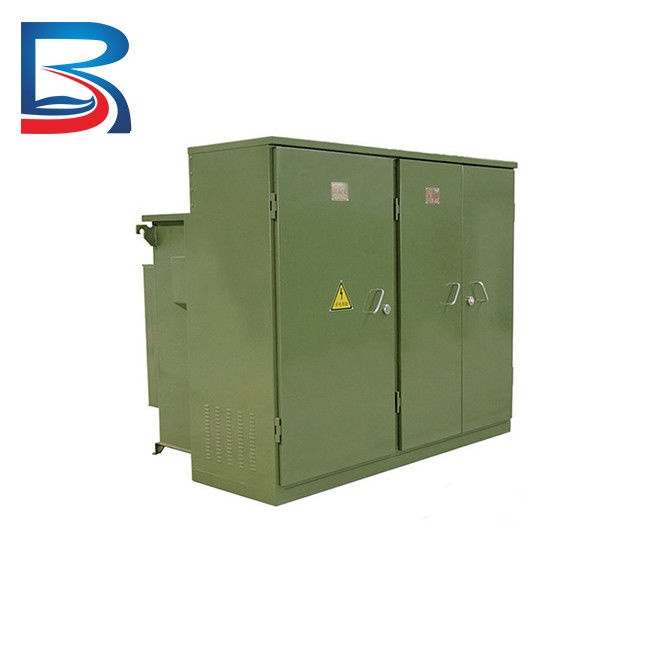

Geprefabriceerd Elektrisch de Transformatorhulpkantoor van TNB voor Elektronetsystemen
Productomschrijving
Voltageniveaus
• Typisch gebruikt voor middelgrote voltagedistributie tot rond 12kV aan de primaire kant.
• Stap - onderaan voltage aan 400V of 690V aan de secundaire kant.
• Geschikt voor toepassingen met transformatorcapaciteiten tot rond 1600kVA.
Ontwerpspecificaties
• De classificatie van de bijlagebescherming van IP54 of hoger om tegen stof en het occasionele bespatten van water te beschermen.
• Isolatieklasse van minstens E (140°C) voor transformatoren en mechanisme.
• Het materiaal en de componenten voldoen CEI-aan normen voor elektrohulpkantoren.
• Facultatieve beschermende apparaten zoals schommelingsremhaken, instrumententransformatoren, enz.
Temperatuurcontrole
• Natuurlijk of gedwongen - luchtkoelingssystemen om hitte van componenten te verdrijven.
• Temperatuursensoren om omringende en interne temperaturen te controleren.
• De eenheden van de temperatuurcontrole om ventilatorsnelheden te regelen, activeren alarm, enz.
• Warmtewisselaars of het vloeibare koelen voor hoge omgevingstemperatuur.
• Facultatieve airconditioning voor extreme voorwaarden.
Operationele Veiligheid
• Geïntegreerde beschermingsrelais en stroomonderbrekers voor te sterke intensiteit, overbelastings en kort:sluitenbescherming.
• Het facultatieve beschermende aflossen voor aardefouten, over/onder voltages, keert macht, enz. om
• Islandingspreventie van het net tijdens stroomonderbrekingen automatisch los te maken.
• De systemen van de brandafschaffing en het beschermende aanaarden.
• Alarm, indicatoren en controleborden voor controle en verrichting.
• Veiligheidsmaatregelen als het sluiten van deuren en indringeropsporing.
Specificatie
| Nominale spanning | 12/17.5/24kV | 36kV |
|
Toepasselijke norm |
CEI 62271 – 202 (CEI 61330) | CEI 62271 – 202 (CEI 61330) |
| Normale omgevingstemperatuur | 40 ° C | 40 ° C |
| Maximum omgevingstemperatuur | 50 ° C | 50 ° C |
| Bijlagebouw | Modulair | Modulair |
| Ventilatie | Natuurlijk | Natuurlijk |
| Temperatuurklasse (Norm.) | K 10 | K 10 |
| MV en LV compartiment | IP 54 | IP 54 |
| Transformatorcompartiment | IP 23 | IP 23 |
| Nominale spanning (kV) | 12/24kV | 36kV |
| Machtsfrequentie (kV rms) | 28/50 | 70 |
| Impuls (kV p) | 75/125 | 170 |
| Geschatte frequentie (Herz) | 50/60 | 50/60 |
| Geschat normaal huidig (a) | 630 | 630 |
| Brekende capaciteit (a) | 630 | 630 |
| Het maken van capaciteit (Ka) | 52.5 / 40 | 50 |
| Geschat normaal huidig (a) | 630 | 630 |
| Brekende capaciteit (Ka) | 21/16 | 20 |
| Het maken van capaciteit (Ka) | 52.5 / 40 | 50 |
| Geschatte macht (kVA) – olietype | 2500 | 2000 |
| Geschatte macht (kVA) – Droog type | 2500 | 2000 |
| Geschat secundair voltage (v) | 433 | 433 |
| Vectorgroep | Dyne 11 | Dyne 11 |
| Het onttrekken van waaier | + 5 in stappen van 2,5% | + 5 in stappen van 2,5% |
| IP | Ja | Ja |
| Interne boog | Ja | Ja |
| Bijlageklasse | Ja | Ja |
| Effecttest | Ja | Ja |
| Kortsluitingtest bij het aanaarden | Ja | Ja |
Voordelen
1.Excellent kwaliteit
de 2,24 uurdienst
3.Professional ontwerp
4.Advanced techniek
5.Rapid levering
Productiefaciliteiten
Techniek
1.Power generatieinstallaties
2.Substations
3.Commercial gebouwen
4.Data centra
5.Renewable energiesystemen
6.Transportation
